為了打造一個精品實驗室工程，無論是甲方還是乙方都會盡心盡力的去施工，下面小編就針對實驗室管道通風工程為大家介紹一下其中風管的施工質量驗收要點。在此之前，先給大家分享一下埃松工程打造的無吊頂實驗室。

從以上實驗室圖片我們可以看出，只要嚴格要求管道的施工質量，無吊頂實驗室使實驗室更加開闊，且不會顯得雜亂無章。

以下大部分內容均整理自GB50243-2016《通風與空調工程施工質量驗收規范》。

1、理化類實驗室常用風管類型

新風管道：鍍鋅鋼板;

排風管道：無機玻璃鋼、聚丙烯、硬聚氯乙烯;

2、風管制作規范要求

通風管道系統按其工作壓力應劃分為微壓、低壓、中壓與高壓四個類別，分類方式如下表所示：

實驗室內常用的風管材質，根據規范其制作需要各不相同。

2.1鍍鋅鋼板風管的板材厚度如下表所示：

鍍鋅鋼板的鍍鋅層厚度應符合設計或合同的規定，當設計無規定時，不應采用低于 80g/m2 板材;

2.2金屬風管的連接應符合下列規定：

1)風管板材拼接的接縫應錯開，不得有十字形拼接縫。

2)金屬圓形風管法蘭及螺栓規格應符合表 4. 2. 3-4 的規定，金屬矩形風管法蘭及螺栓規格應符合表 4. 2. 3-5 規定。微壓、低壓與中壓系統風管法蘭的螺栓及明釘孔的孔距不得大于150mm ;高壓系統風管不得大于100mm 。矩形風管法蘭的四角部位應設有螺孔。

3)用于中壓及以下壓力系統風管的薄鋼板法蘭矩形風管的法蘭高度，應大于或等于相同金屬法蘭風管的法蘭高度。薄鋼板法蘭矩形風管不得用于高壓風管。

2.3金屬風管的加固應符合下列規定：

1)直咬縫圓形風管直徑大于或等于800mm ，且管段長度大1250mm或總表面積大于4m2時，均應采取加固措施。用于高壓系統的螺旋風管，直徑大于 2000mm 時應采取加固措施。

2)矩形風管的邊長大于630mm，或矩形保溫風管邊長大于800mm，管段長度大1250mm;或低壓風管單邊平面面積大于1.2m2時，中、高壓風管大于1.0m2 ，均應有加固措施。

2.4無機玻璃鋼風管的制作應符合下列規定：

1)無機玻璃鋼(氯氧鎂水泥)風管板材厚度應符合表4. 2. 4-6的規定;風管玻璃纖維布厚度與層數應符合表4. 2. 4-7的規定，且不得采用高堿玻璃纖維布。風管表面不得出現泛鹵及嚴重泛霜。

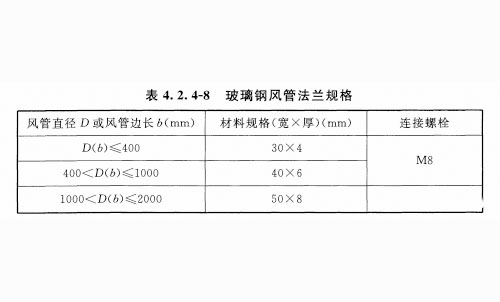

2)玻璃鋼風管法蘭的規格應符合表4. 2. 4-8的規定，螺栓孔的間距不得大于 120mm 。矩形風管法蘭的四角處應設有螺孔。

3)當采用套管連接時，套管厚度不得小于風管板材厚度。

4)玻璃鋼風管的加固應為本體材料或防腐性能相同的材料，加固件應與風管成為整體。

2.5硬聚氯乙烯風管的制作應符合下列規定：

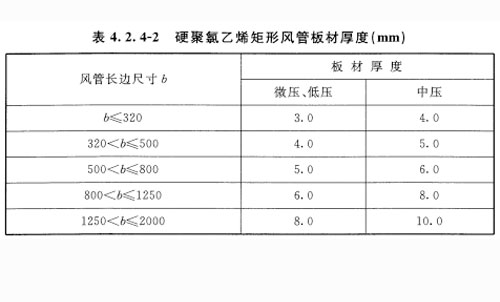

1)硬聚氯乙烯圓形風管板材厚度應符合表 4. 2. 4-1 的規定，硬聚氯乙烯矩形風管板材厚度應符合表 4. 2. 4-2 的規定。

2)硬聚氯乙烯圓形風管法蘭規格應符合表 4. 2. 4-3 的規定，硬聚氯乙烯矩形風管法蘭規格應符合表 4. 2. 4-4 規定。法蘭螺孔的間距不得大于 120mm 。矩形風管法蘭的四角處，應設有螺孔。

3)當風管的直徑或邊長大于 500mm 時，風管與法蘭的連接處應設加強板，且間距不得大于 450mm。

以上為大家介紹了關于理化類實驗室常用的風管類型及各種風管的制作規范要求，另外關于風管部件及風管系統安裝的內容會在后續的文章中為大家再進行分享。
